Наконечник болтовой с угловым расположением болтов 2НБЕ-150/240 КВТ

• по ТУ 3449-009-97284872-2006
• Предназначены для оконцевания любого типа проводников: круглых и секторных, моножильных и многожильных

• Каждый наконечник является мультиразмерным и перекрывает диапазон сечений кабеля
• Сечение кабеля, мм²: 150/185/240
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Рабочее напряжение: до 10 кВ
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Материал корпуса и болтов: специальный алюминиевый сплав
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
• Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Наконечники НБЕ – универсальные кабельные наконечники евросерии с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы наконечниками евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

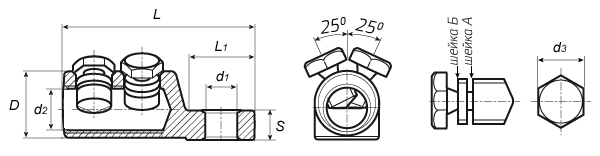

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБЕ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

В отличие от дешевых аналогов все болтовые наконечники «КВТ» (кроме самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
