Инверторный стабилизатор Штиль Инстаб IS7000RT

Инверторный стабилизатор напряжения IS7000RT предназначен для защиты различного однофазного оборудования от перепадов сетевого напряжения. Модель может применяться для обеспечения качественного питания как отдельно стоящей техники, так и группы электроприборов суммарной мощностью до 7кВА/ 5,5кВт, например:

• дорогостоящих бытовых приборов;
• систем безопасности;
• IT-оборудования;
• телекоммуникационной техники;
• торгового и производственного оборудования.

Стабилизатор IS7000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:

• непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (± 2%);
• стабилизация напряжения в широком диапазоне (90-310В);
• выходное напряжение идеальной синусоидальной формы;
• бесперебойное питание нагрузки (до 200мс) при кратковременном пропадании напряжения.

Стабилизатор охлаждается интеллектуальной системой с двумя малошумными вентиляторами, которые имеют адаптивную скорость вращения.

Установка и подключение

IS7000RT устанавливается двумя способами в зависимости от типа подключаемой нагрузки:

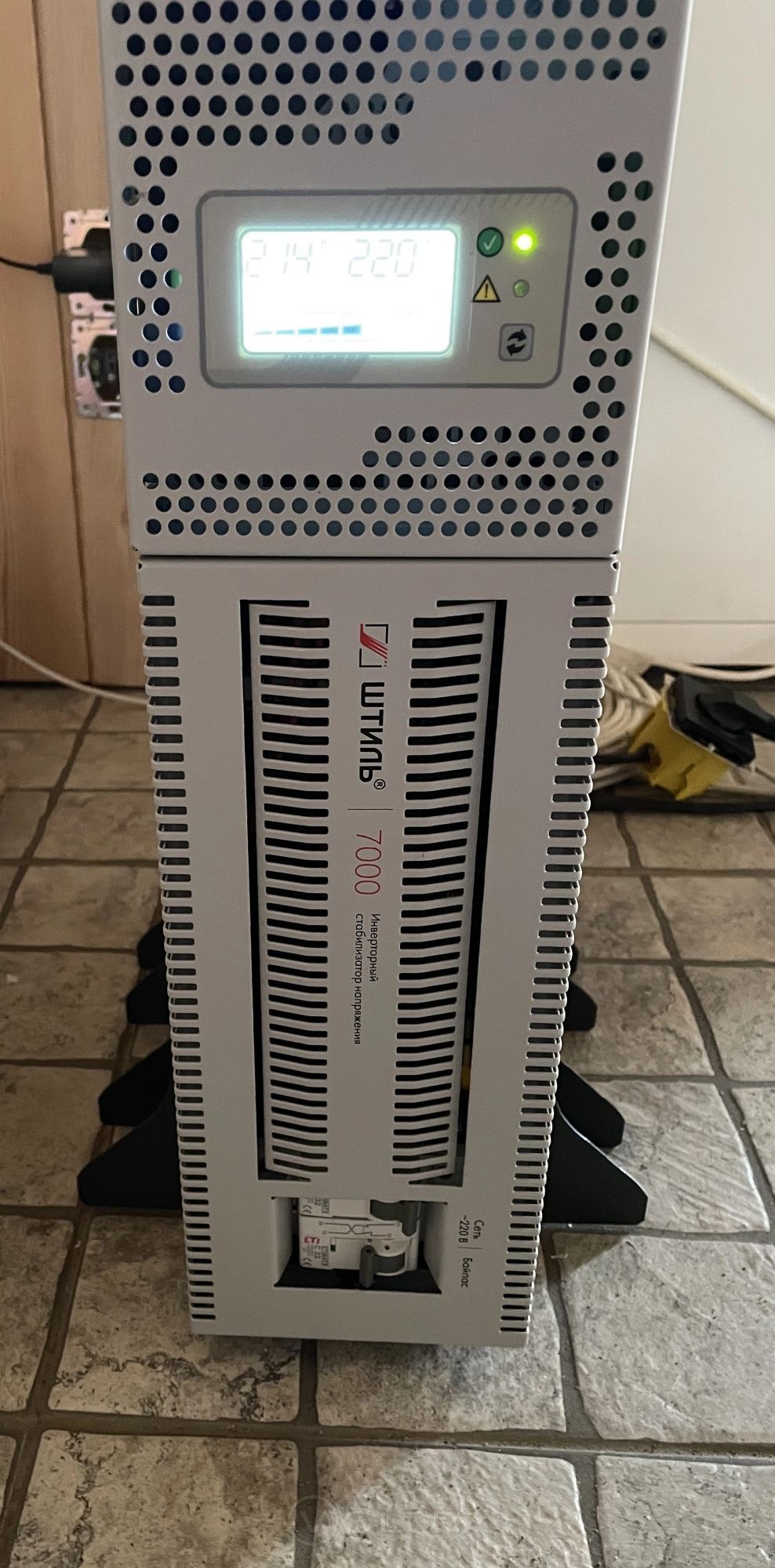

• вертикально на ровной горизонтальной поверхности с помощью специальных упоров;
• горизонтально в 19-дюймовые направляющие стоек или шкафов.

Все детали для крепления входят в комплект поставки устройства.

В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку», который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.

Модель IS7000RT оснащена поворотной панелью управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.

Защита

В IS7000RT встроена комплексная система защиты с автовосстановлением работы после:

• перегрузок по выходу, внутреннего перегрева и коротких замыканий;
• аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90В или более 310В;
• сбоев внутри устройства.

Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех. Встроенный варистор (2кВ, 1/50мкс) выполняет защиту от импульсных перенапряжений.

Дополнительными преимуществами IS7000RT является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:

• электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
• ручной байпас расположен на передней панели устройства и позволяет вручную перевести питание нагрузки на сеть для выполнения сервисного обслуживание или ремонта стабилизатора.

В обоих случаях прерывание процесса стабилизации будет обеспечена непрерывная работа нагрузки.

Панель управления

Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.

Светодиодов два:

• «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь сервисного байпаса;
• «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.

ЖК-дисплей отображает основные параметры работы устройства:

• значения напряжения на входе и выходе;
• шкалу уровня загрузки стабилизатора;
• потребляемую нагрузкой мощность;
• внутреннюю температуру прибора;
• аварийные сообщения о перегрузке или перегреве.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230В с шагом в 1В (настройка выполняется в режиме байпас).

Средства мониторинга

IS7000RT предполагает локальный/дистанционный мониторинг работы. На тыльной стороне прибора предусмотрен слот для установки плат расширения интерфейсов.

Поддерживаются следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: SNMP/Web /Modbus TCP).

После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).

Платы не входят в базовую комплектацию и приобретаются по дополнительному заказу.

Преимущества

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть

Совместимость с генераторами

Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Высокая перегрузочная способность

Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы

Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении

Большой срок службы

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Универсальная установка

Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку
