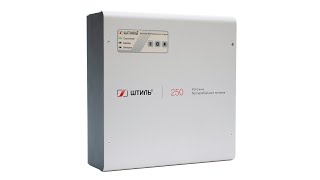

Источник бесперебойного питания Штиль SW250LD

Онлайн ИБП SW250LD предназначен для обеспечения бесперебойного питания и защиты от нестабильного сетевого напряжения электроприборов потребляемой мощностью до 250ВА/225Вт, например:

• газовых котлов и циркуляционных насосов;
• аудио- и видеотехники;
• компьютерного оборудования;
• ответственных бытовых электроприборов небольшой мощности.

ИБП SW250LD имеет усовершенствованный алгоритм работы корректора коэффициента мощности – это позволяет прибору полноценно взаимодействовать с бензиновыми и дизельными генераторами.

Модель SW250LD работает на основе технологии двойного преобразования электрического тока, что позволяет устройству:

• стабилизировать входное напряжение в расширенном диапазоне (90-295В) с высокой точностью (±2%) и без перехода на АБ;
• мгновенно переключать питание нагрузки на АБ при выходе сетевых параметров из допустимого диапазона;
• питать нагрузку напряжением с идеальным синусом.

Модель ИБП оснащена конвенционной системой охлаждения, полностью бесшумной при работе.

Установка и подключение

ИБП SW250LD имеет настенное исполнение. Устройство можно установить на ровной вертикальной поверхности на саморезы или дюбель-гвозди, которые вставляются в отверстия на тыльной стороне корпуса.

Подключение нагрузки выполняется через евророзетку. Для входной сети предусмотрен шнур с евровилкой.

Автономная работа

ИБП обладает встроенным ЗУ (ток 6А) и возможностью подключения внешней АБ (не более 250Ач), за счет которой обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). АБ размещается во внешнем стеллаже BS-12-W.

В SW250LD применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль работы ИБП и его настройка осуществляется через функциональные кнопки и светодиодные индикаторы, размещенные на фронтальной панели устройства:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Байпас» – работа через байпас/ЭКО-режим;
• «Батарея» – состояние батарей.

Функциональные кнопки ИБП позволяют выбрать режим его работы: онлайн, байпас или ECO.

С помощью панели управления также можно выполнить тест работы АБ, который заключается в 10-секундном принудительном питании нагрузки от АБ. Тест запускается при 3-секундном удержании кнопки «Смена режима».

Тестирование батарей рекомендуется выполнять периодически (не менее одного раза в полгода).

Защита

Модель SW250LD имеет современную систему электронных защит c автовосстановлением после:

• короткого замыкания и длительной перегрузки по выходу;
• внутреннего перегрева;
• импульсных перенапряжений и сетевых помех.

Также прибор защищает внешнюю батарею от «глубокого» разряда (при разряде на 80-85% АБ отключается).

Встроенный автоматический байпас выполняет перевод питания нагрузки на сеть, если ИБП вышел из строя или произошла его перегрузка.

Режим байпаса может включаться автоматически или принудительно.

Средства мониторинга

SW250LD имеет слот для установки карты удаленного/локального мониторинга. Поддерживаются следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.);
• датчик температуры.

С установленной картой работа ИБП удобно контролируется прямо через веб-браузер или программу Shtyl Device Manager (SDM). Карта не входит в стандартную комплектацию ИБП и приобретается отдельно.

Преимущества ИБП SW250LD:

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск;
• резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой ассортимент дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• система конвекционного (безвентиляторного) охлаждения.
