Источник бесперебойного питания Штиль SW300L

Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:

• энергозависимых котлов отопления;
• циркуляционных насосов;
• септиков с маломощными насосами;
• блоков управления системы «умный дом»;
• систем видеонаблюдения;
• ответственных бытовых электроприборов небольшой мощности.

В SW300L применен усовершенствованный алгоритм работы корректора коэффициента мощности, благодаря которому модель отлично функционирует в связке с бытовыми генераторами.
Модель SW300L работает на основе технологии двойного преобразования энергии, за счет которой обеспечивает:

• непрерывную коррекцию напряжения в расширенном диапазоне (90-295 В) и с высокой точностью (±2%) без переключения на аккумуляторы;
• мгновенный перевод питания нагрузки на аккумуляторы при отключении электричества;
• электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.

Модель работает абсолютно бесшумно благодаря примененной в ней конвекционной (безвентиляторной) системе охлаждения.

Установка и подключение

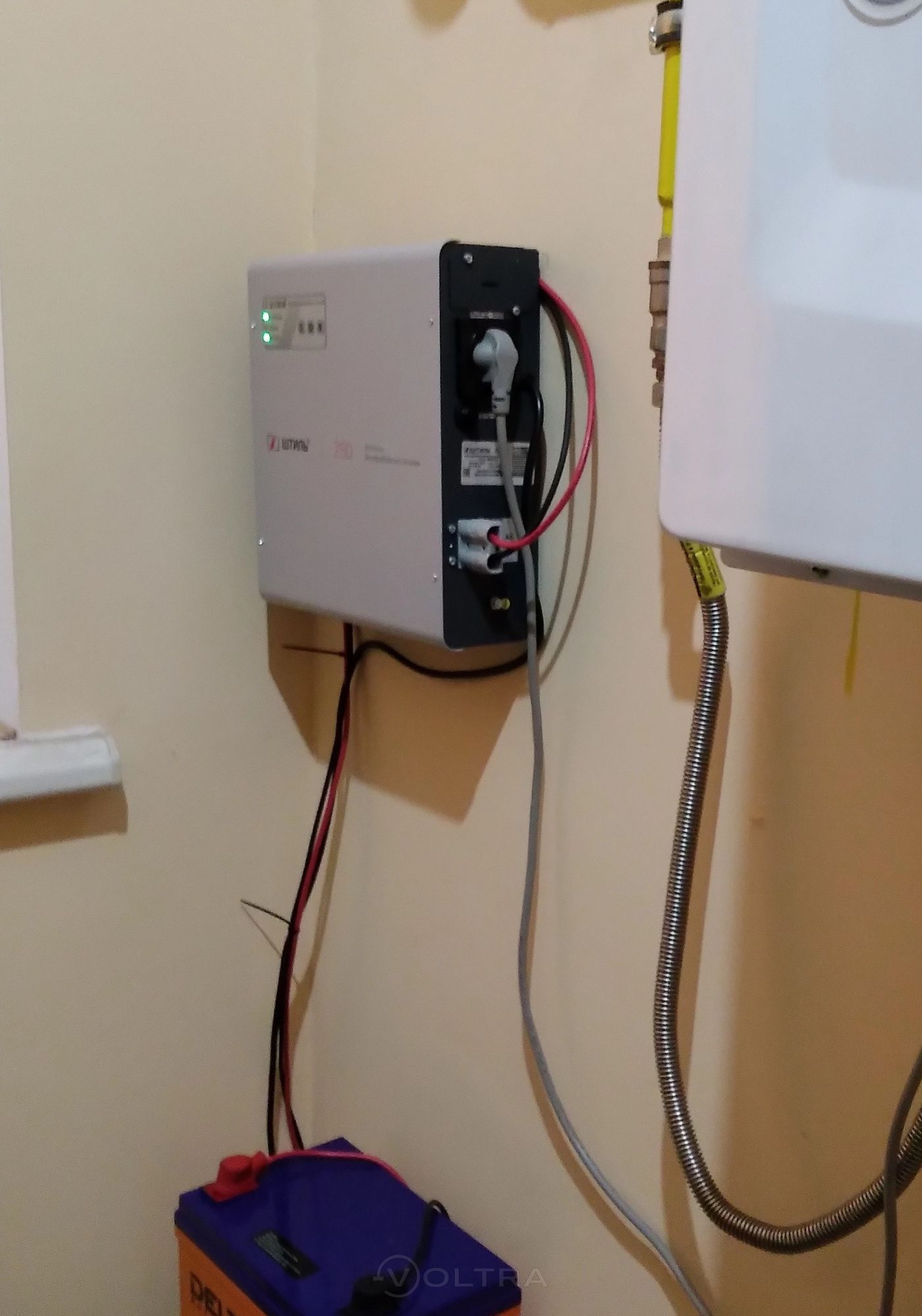

SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.
Прибор подключается к входной сети с помощью сетевого кабеля с евровилкой. Нагрузка подключается в EURO-розетку, расположенную на боковой панели ИБП.

Автономная работа
SW300L оснащен встроенным зарядным устройством с током заряда 6 А, благодаря чему возможно подключение внешнего аккумулятора большой емкости (от 17 до 250 Ач). Он сможет обеспечить от 18 мин до 9,5 ч автономной работы нагрузки (при 100% загрузке ИБП). Аккумуляторная батарея, в зависимости от ёмкости, размещается во внешнем напольном стеллаже BS-12-1W или BS-12-2W (Таблица времени автономной работы).
В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• уведомлять пользователя об износе АБ;
• прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

Панель управления
Панель управления ИБП оснащена функциональными кнопками, которые позволяют включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».

Обратите внимание!
Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.
Кроме того, на передней панели ИБП размещены светодиодные индикаторы, отображающие состояние устройства и батареи:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Байпас» – работа через байпас/ЭКО-режим;
• «Батарея» – состояние батареи.

Средства мониторинга
В SW300L предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине представлено несколько моделей карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протокол Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Состояние ИБП SW300L можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Защита
ИБП SW300L имеет электронную защиту от:

• короткого замыкания;
• длительной перегрузки по выходу;
• внутреннего перегрева.

После устранения аварии устройство автоматически перезапускается.
Также данная модель оснащена защитой от:

• импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
• высокочастотных помех (100 кГц - 30 МГц);
• неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).

Технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• бесшумная работа.

Функциональность

• плавный пуск;
• резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• система конвекционного (безвентиляторного) охлаждения.
