Соединитель болтовой 35кВ 4СБЕ-35–150/240 КВТ

• по ТУ 3449-042-97284872-2011
• Предназначены для соединения кабельных жил напряжением до 35 кВ

• Центрально симметричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении
• Торцевые фаски для сглаживания напряженности электрического поля
• Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
• Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
• Сечение кабеля, мм²: 150/185/240
• Диапазоны применения болтовых соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
• Материал корпуса: специальный алюминиевый сплав
• Материал болтов: медный сплав
• Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• Внутренний шестигранник в головке болта позволяет поизводить монтаж соединителей в условиях ограниченного пространства
• Соединители «КВТ» имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• На каждом соединителе выбита маркировка с указанием номинального даипазона сечений кабеля и логотипа производителя
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Соединители СБЕ-35 – универсальные кабельные гильзы евросерии с Х-образным (угловым)  расположением болтов со срывными головками в соответствии с европейскими стандартами.. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

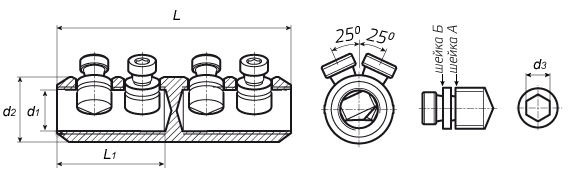

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ-35 размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

Применяемые в данном виде соединителей болты изготавливаются из латуни. Благодаря данному решению удалось добиться почти двукратного уменьшения требуемого для срыва головки болта момента при сохранении требуемой прижимной силы.

В отличие от дешевых аналогов все болтовые соединители СБЕ «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает не только наличие двух срывных шеек с предустановленными моментами срыва головок вместо одной, но и усовершенствованную круглую головку болта с внутренним шестигранником, которая облегчает монтаж в условиях ограниченного пространства. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
